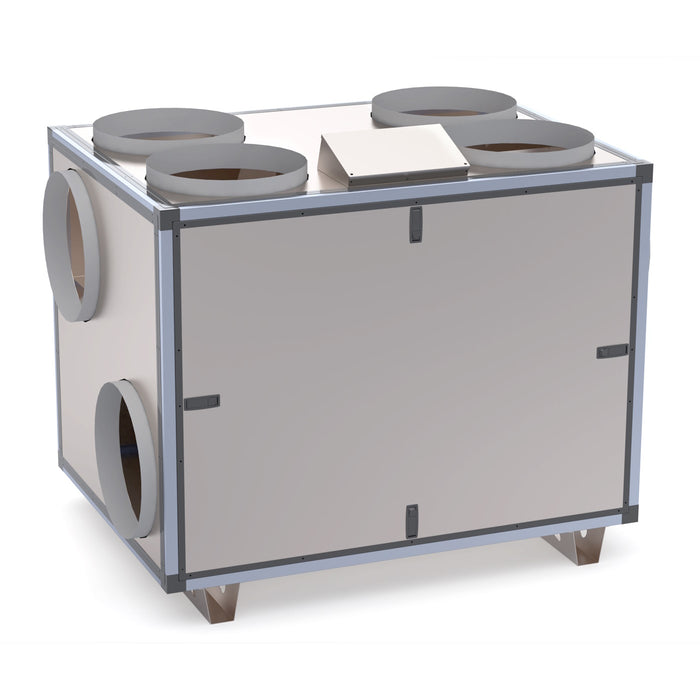

EvoAir R20 är ett kompakt enhetsaggregat med hög energiteknisk prestanda. Hölje med isolerade paneler, ramverk av isolerade aluminiumprofiler samt balkram. Energieffektiva EC-fläktar. Högeffektiv roterande värmeåtervinning med stegmotordrift. Effektiva filter med stor yta och hög filterklass. Användarvänlig integrerad styrutrustning med hög funktionalitet.

R-serien, ett installationstekniskt nytänkande

Aggregatets nytänkande konstruktion ger en mängd olika anslutningsvarianter.

Till-, från, ute- och avluft har vardera två anslutningar.

Man kan till exempel använda två anslutningar för frånluft genom att använda båda frånluftsstosarna. Tilluft kan dock enbart anslutas mot en stos då kanalbatteri endast kan anslutas på en tilluftskanal.

Samma aggregat kan alltså toppanslutas, sidoanslutas eller L-anslutas.
Ett exempel är att endast avluft toppanslutes och övriga kanaler är sidoanslutna.

De anslutningar som inte används täcks med medföljande täcklock.

Bestäm anslutningsvariant

Högervariant = Tilluft till höger. (leveransutförande)

  1. Parameter 100 är vid leverans ställd i övre, dvs den högra (övre) fläkten är tilluftsfläkt.

  2. Bestäm vilka anslutningar som ska användas i topp respektive sida, de övriga täcks med medföljande täcklock.

  3. Montera kanalbatteri för värme och eventuell kyla i tilluftskanalen och ev spjäll i utelufts / avluftskanalen.
    Kylbatteri måste monteras i horisontell kanal pga kondenseringstråg.

  4. Montera de uppmärkta temperaturgivarna i respektive kanal, till-, från-, uteluft.


Grön = Uteluft

Blå = Tilluft

Gul = Frånluft

Brun = Avluft


 Vänstervariant = Tilluft till vänster. (ändra parameter 100 till nedre)

  1. Ändra parameter 100 till nedre, dvs den vänstra (nedre) fläkten ska vara tilluftsfläkt.

  2. Bestäm vilka anslutningar som ska användas i topp respektive sida, de övriga täcks med medföljande täcklock.

  3. Montera kanalbatteri för värme och eventuell kyla i tilluftskanalen och ev spjäll i utelufts / avluftskanalen. Kylbatteri måste monteras i horisontell kanal pga kondenseringstråg.

  4. Montera de uppmärkta temperaturgivarna i respektive kanal, till-, från-, uteluft.


Allmänt

  • Garantivillkor:  AG20
  • CE-Märkt:  Ja
  • BVB:  Nej
  • Ecodesign:  Ja
  • EuroVent:  Ja
  • Sundahus:  Nej

Teknisk data

  • Styrutrustning:  EvoControl Touch
  • Molntjänst:  Ja
  • Flödesområde (l/s):  50 - 220
  • Anslutningsalternativ:  Topp/Sida
  • Placering:  Golv
  • Anpassningsbar H/V:  Ja
  • Montering kallt utrymme:  Ja
  • Kanalanslutning:  8x250
  • Värmeväxlare:  Roterande värmeväxlare
  • Effekt, fläkt, nom (W):  2 x 170
  • Anslutningsspänning (V):  1x230V
  • Avsäkring:  10 A
  • IP-klass:  IP21
  • Spiskåpa (tillbehör):  Nej
  • Vattenbatterisats (tillbehör):  Ja
  • Elbatterisats (tillbehör):  Ja
  • Djup:  680 mm
  • Bredd:  1020 mm
  • Höjd:  783 mm
  • Vikt:  89 kg
  • Filterklass:  ePM1 50-65 %
  • Ytskikt:  Magnelis
  • Korrosionsklass:  C5
